产品系列
- 型号：THCV226
- 品牌：Thine
- 封装：TQFP128
- 规格：3.4Gbps/lane
- V-by-One®HS to LVDS 转换
- V-by-One®HS 4lane输入
3.4Gbps/lane - 5ch LVDS 4port（Quad Pixel Link）输出
32bit/像素
可以切换普通/高速模式 - 数据分配功能
- 信号检查功能
- 电源电压：1.8V
- 封装：TQFP128
V-by-One® HS
产品说明
THCV226是用于视频信号传输的串行接口V-by-One®HS接受端芯片，最适合用于电视机主板与LCD显示屏之间、主板之间、模组之间的视频信号传输。此芯片可以接受4lane V-by-One®HS信号。其中每lane可以传输32位视频数据及3位控制信号，总共可以支持1080p/30bit/120Hz或与之相当的视频信号传输。最大传输速率为3.4Gbps/lane。
特征

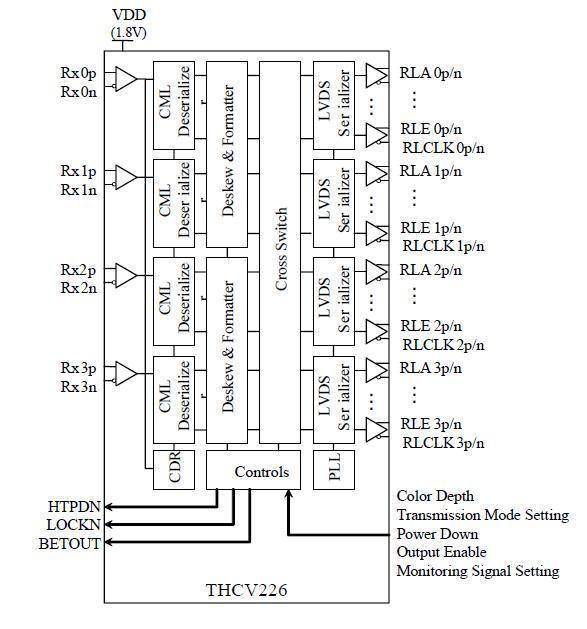

Block Diagram
･CML输入传输速率
| 色位深度 | 普通 LVDS模式 | 高速 LVDS模式 |
| 24bit | 1.2 to 2.7Gbps | 1.2 to 2.36Gbps |
| 30bit | 1.6 to 3.4Gbps | 1.6 to 3.14Gbps |
･LVDS输出时钟频率
| 色位深度 | 普通 LVDS模式 | 高速 LVDS模式 |
| 24bit | 40 to 90MHz | 80 to 157MHz |
| 30bit | 40 to 85MHz | 80 to 157MHz |
