产品系列
- 型号：THCV215
- 品牌：Thine
- 封装：TSSOP64
- 规格：140-700Mbps/ch
- LVDS to V-by-One®HS 转换
- 6ch LVDS 2port（Dual Pixel Link）输入
36bit/像素
140-700Mbps/ch - V-by-One®HS 2lane输出
3.75Gbps（实际值3.0Gbps）/lane - 电源电压 ：1.8/3.3V
- 封装：TSSOP64
- 推荐接收端：
V-by-One® HS
产品说明
THCV215最大可以将36bit×2port（Dual Pixel Link）的LVDS信号转换为2lane V-by-One®HS信号的输出端LSI。单lane的最大实际输出速率为3.0Gbps，支持2lane输出。
可以传输1080p/60Hz/36bit色深或与之相当的图像信号。

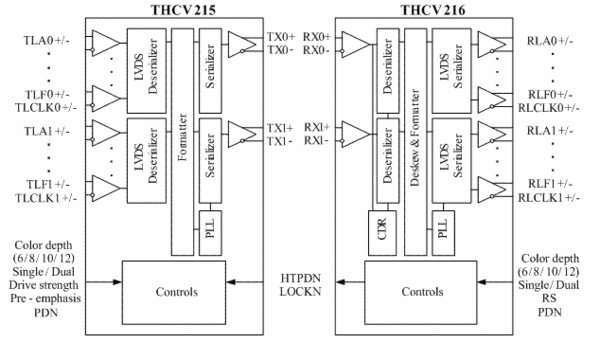

Block Diagram
| LVDS Data Input | V-by-One®HS Output | LVDS Input Clock Frequency |
|---|---|---|
| 4ch (24bit) | 1Lane | 20MHz to 100MHz |
| 4ch (24bit) x2 | 2Lane | 20MHz to 100MHz |
| 5ch (30bit) | 1Lane | 20MHz to 85MHz |
| 5ch (30bit) x2 | 2Lane | 20MHz to 85MHz |
| 6ch (36bit) | 1Lane | 20MHz to 75MHz |
| 6ch (36bit) x2 | 2Lane | 20MHz to 75MHz |
特征
