THCV236/THCV236-Q可以将THCV发送端IC输出的串行图像信号转换为最高32bit/pixel的LVCMOS并行图像信号的接受端IC。1080p60Hz的16bit的摄像头图像信号通过一对双绞线或者一根同轴电缆进行接收。此外，还具备一条可以用来传输I2C、UART或GPIO等串行信号的Sub-Link。

• CML串行信号 to LVCMOS并行信号 转换
• CML串行视频信号输入
  　最高4.0Gbps（实际3.2Gbps）
• LVCMOS并行视频信号输出
  　最高32bit/pixel
  　1.8-3.3V（JEDEC标准）
• RGB⇔YCbCr色彩空间转换功能
  　ITU-R.BT601/BT709
• 自适应型均衡器
• 电源电压范围：1.7V-3.6V
• 双向传输通道“Sub-Link"
  　I2C/UART/GPIO(最高4条)
• 封装：QFN64
• 工作温度范围：-40 to 105℃
• AEC-Q100 Grade2 (仅限THCV236-Q)
• 推荐Tx：
  　THCV231
  　THCV235
  　THCV235-Q
• アプリケーション：
  　车载影像设备
  　安防摄像头

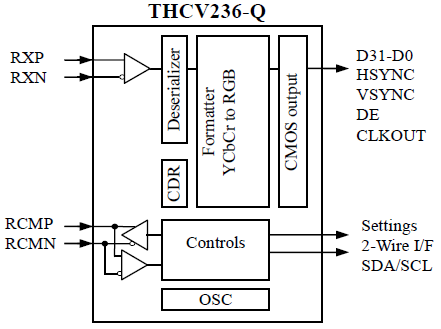

• Block Diagram



• LVCMOS Parallel Output	CSC*	Output Clock Frequency
  YCbCr4:2:2 8/10/12/16bit YCbCr4:2:2 20bit YCbCr4:4:4 24bit YCbCr4:4:4 30bit	- - - -	24 to 160MHz 10 to 133MHz 7.5 to 100MHz 6 to 80MHz
  RGB 18bit (6bpc)	- ✓	10 to 133MHz 24 to 160MHz
  RGB 24bit (8bpc)	- ✓	7.5 to 100MHz 24 to 160MHz
  RGB 30bit (10bpc)	- ✓	6 to 80MHz 8 to 160MHz

  　CSC* : 通过Color Space Conversion（不可逆变换）进行带宽压缩
