THCV231/THCV231-Q可以将最高12Bit/pixel的LVCMOS并行信号转换为串行图像信号的发送端IC。最其具备大传输速率3.2Gbps的CML串行输出，可以将1080p60Hz的12bit摄像头图像信号通过一对双绞线或者一根同轴电缆进行传输。此外，可以通过双向的传输通道进行I2C信号传输。

• LVCMOS并行信号 to 串行信号 转换
• LVCMOS并行视频信号输入
  　最高12bit/Pixel
  　1.8-3.3V（JEDEC标准）
• CML串行视频信号输出
  　最高4.0Gbps（实际3.2Gbps）
• 内置斩频时脉发生器（SSCG）
• 电源电压范围：1.7V-3.6V
• I2C互换桥接功能
• 封装：QFN32
• 工作温度范围：-40 to 105℃
• 符合AEC-Q100 Grade2 (仅限THCV231-Q)
• 推荐Rx：
  　THCV236
  　THCV236-Q
• 应用：
  　车载影像设备
  　安防摄像头

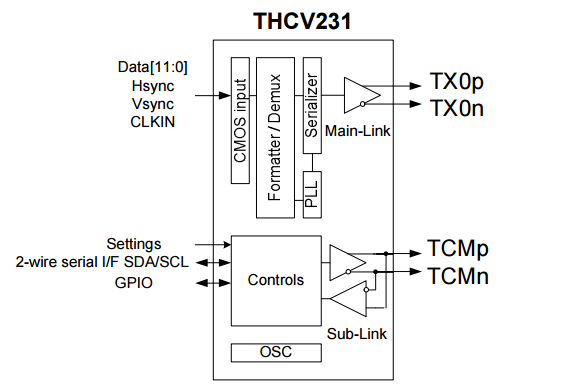

• Block Diagram



• LVCMOS Parallel Input	CSC*	Input Clock Frequency
  YCbCr4:2:2 8/10/12bit	-	24 to 160MHz
